垂直原位傾斜儀系統 (MEMS) | 型號 6180

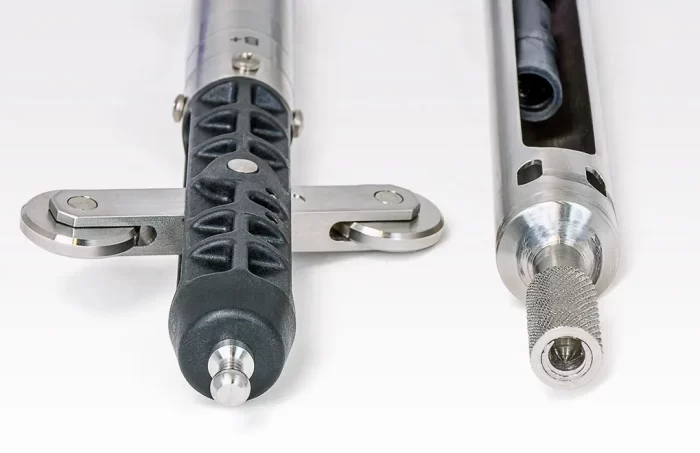

型號 6180T 雙輪感測器（前端）包括一個集成的終端器，並且最先安裝。隨後的型號 6180 感測器（後端）通過直列式球形接頭連接，每個感測器內含熱敏電阻來讀取溫度。型號 6180 直列式球形接頭與輪組的特寫圖，這些裝置將感測器置於管殼的中央，允許在管殼內無阻礙地進行相對運動，並適應任何管殼的螺旋扭曲。型號 6180 懸吊支架、電纜和接收器（左側）以及直列式球形接頭連接的特寫圖。四針防水電纜接頭的特寫圖。
型號 6180 垂直原位傾斜儀系統由可編址的雙軸 MEMS 傾斜感測器串組成，感測器安裝在密封的不鏽鋼外殼內，並依客戶指定的分段長度切割。這些分段通過直列式球形接頭互相連接，並配有彈簧加壓的輪組，使感測器串能夠穩定地嵌入常規傾斜儀管殼的凹槽中。
這些傾斜感測器通過四線總線電纜相互連接，使用業界標準的 Modbus® 遠端終端單元（RTU）通訊協議進行溝通。自動監測可通過任何 GeoNet 循跡式可編址記錄器、8600 系列數據記錄器、Campbell Scientific 數據記錄器或任何能夠作為 Modbus RTU 客戶端並具有 RS-485 埠的裝置完成。
通訊支援 RS-485 ModBus輸出。
訂購資訊:
*詢價需告知下列資訊
6180系列傾斜管式感應器為一串感應器放入傾斜管內定點監測使用, 故詢價此商品需提供下列資訊：
- 管總深度(必須為整數公尺), (感應器串總長不得超過管總深度)
- 感應器間隔: 0.5m, 1m, 2m, 3m (每串請選擇一個) *感應器總數量會基於管總深度與感應器間隔數得出。
- 是否需要記錄器? GEOKON 提供 8940 (USB連線), 8920 (4G LTE 遠端傳輸), 8950 (衛星通訊) 幾種選擇。 *一串一台記錄器。 若要自行透過RS-485/Modbus 傳輸至自己第三方的記錄器, 請告知不需要記錄器。
規格:
| 角度範圍⓵ | ±90° | 感應器間隔選項⓺ | 0.5m, 1m, 2m, 3m |
| 解析度(99% 信賴區間)⓶ | ±0.00025°(±0.004 mm/m) | 感應器重量 | 0.5M: 0.5kg, 1m: 0.97kg, 2m: 1.80Kg, 3M: 2.64Kg |
| 精准度(99% 信賴區間)⓷ | ±0.0075°(±0.13 mm/m) | 材質 | 316不銹鋼, 特種聚合物。 |
| 線性比 | ±0.0168° 跨越 ±8° 範圍(±0.29 mm/m) ±0.0321° 跨越 ±15° 範圍(±0.56 mm/m) | 電纜線 | 4條導線,鋁箔屏蔽，聚氨酯外套 |
| 溫度不穩定性 | ±0.019°/℃(±0.33mm/m/℃) | 最小感應器間距 | 0.5 m |
| 可運行溫度 | -40°C 到 80 °C | 傳輸介面 | RS-485 |
| 電源 | 12 VDC±20% | 通信 | MODBUS |
| 運行電流⓸ | 12 mA ±1 mA | Baud Rate | 115,200 bps |
| 待機電流⓸ | 2 mA ±0.1 mA | 溫度準確度 | ±0.5°C |
| 最大電流⓹ | 500 mA | 防護等級 | IP68 to 3MPa(300m 水頭) |
| 感應器直徑 | 25.4mm | 最大可承受重量 | 113Kg |
⓷包括隨機遊走(無明顯原因的連續讀數之間的變化)和測試過程中的地震噪聲 ⓸指獨立一個感應器在單獨一串的情況下
⓹每串 ⓺ 可根據需求特製
*於2021年4月起,Model 6180將全面取代6150F/E系列管內傾斜儀。
*使用方式大致與6150F相同,詳情請參考相關說明書。
